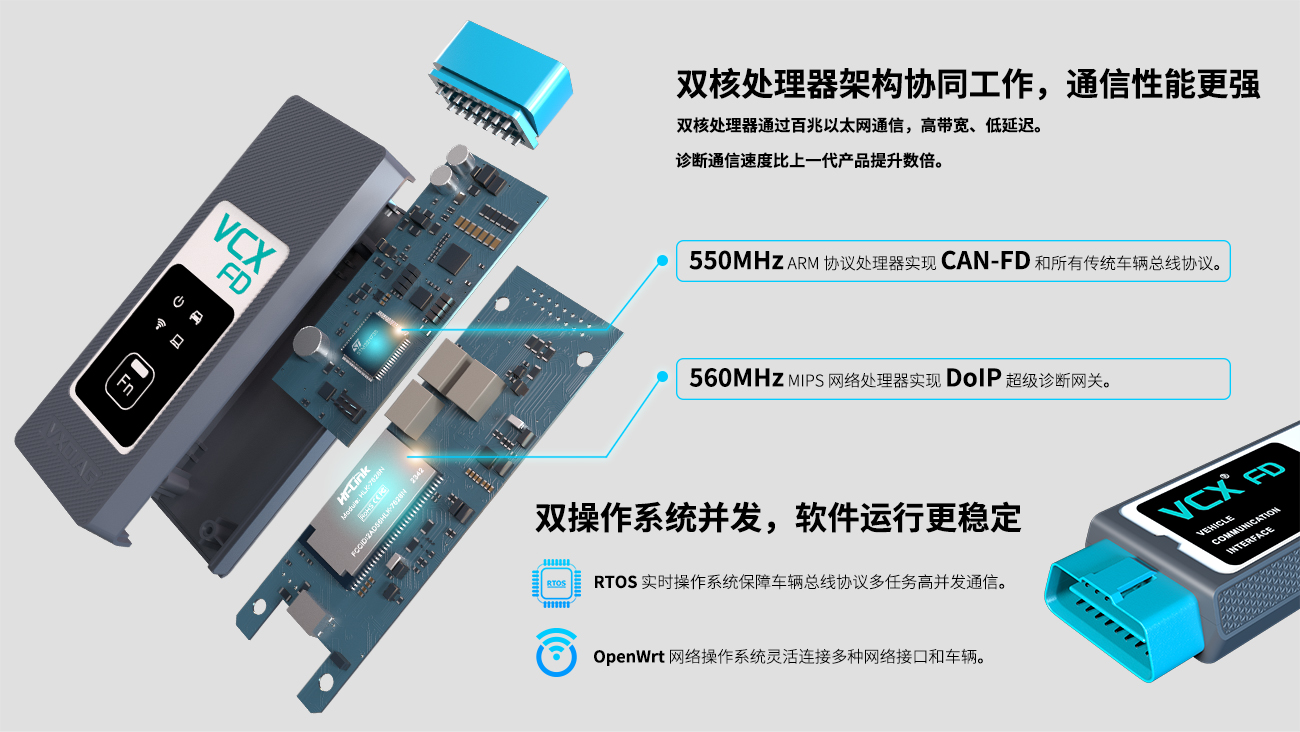

- 网络处理器
32bit 560MHz MIPS
32MB FLASH
128MB DDR
32MB FLASH
128MB DDR
VCX FD
概览
VCX FD
新一代智能车辆诊断接口

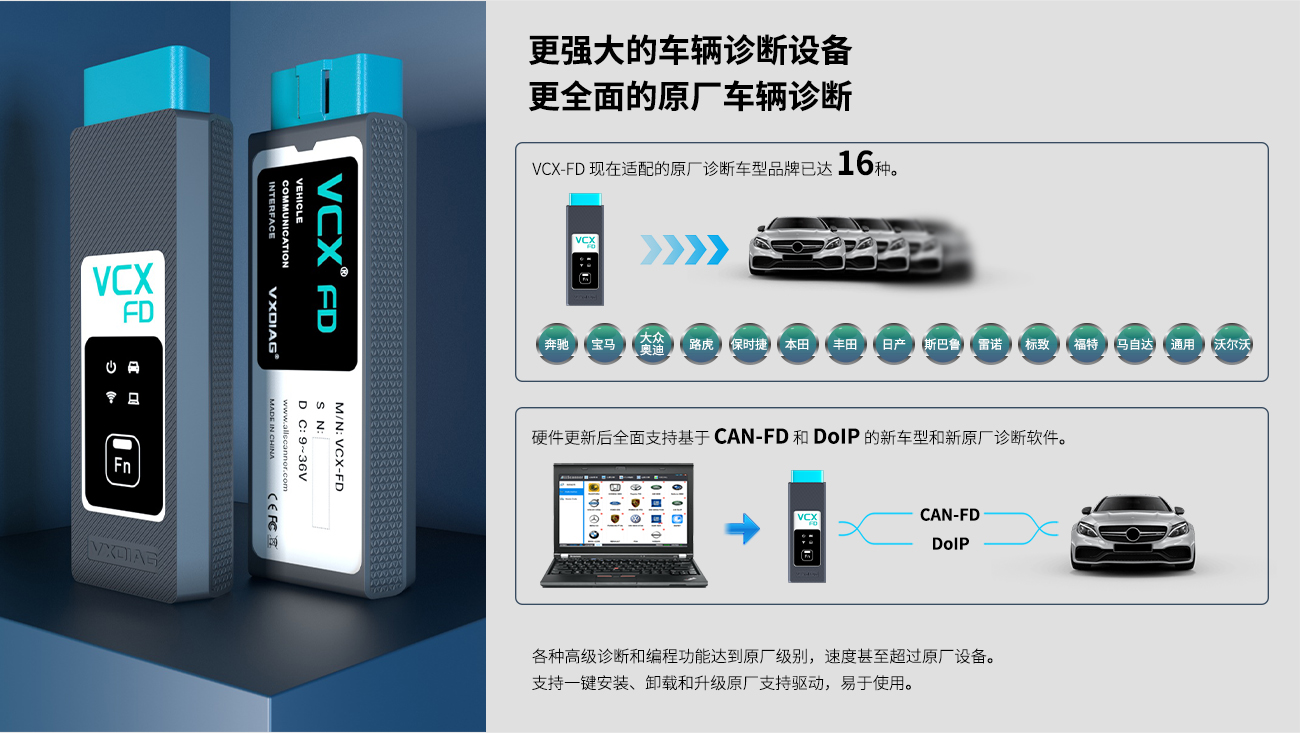

VCX-FD 是傲世卡尔设计的智能车辆诊断接口，代表着下一代的诊断技术。产品采用全新升级的双核高速处理器，全面支持多通道 CAN-FD / DoIP 和传统诊断协议，并且兼容更多原厂诊断软件。VCX-FD 还支持本地和超级远程双模式诊断，为用户提供卓越的诊断体验。
技术规格
硬件规格
- 协议处理器
32bit 550MHz ARM
1MB FLASH
- 诊断接口 (车辆)
SAE-J1962 标准 OBD-II 诊断接口
- DoIP接口 (车辆)
ISO-13400-4 Option1/2 以太网

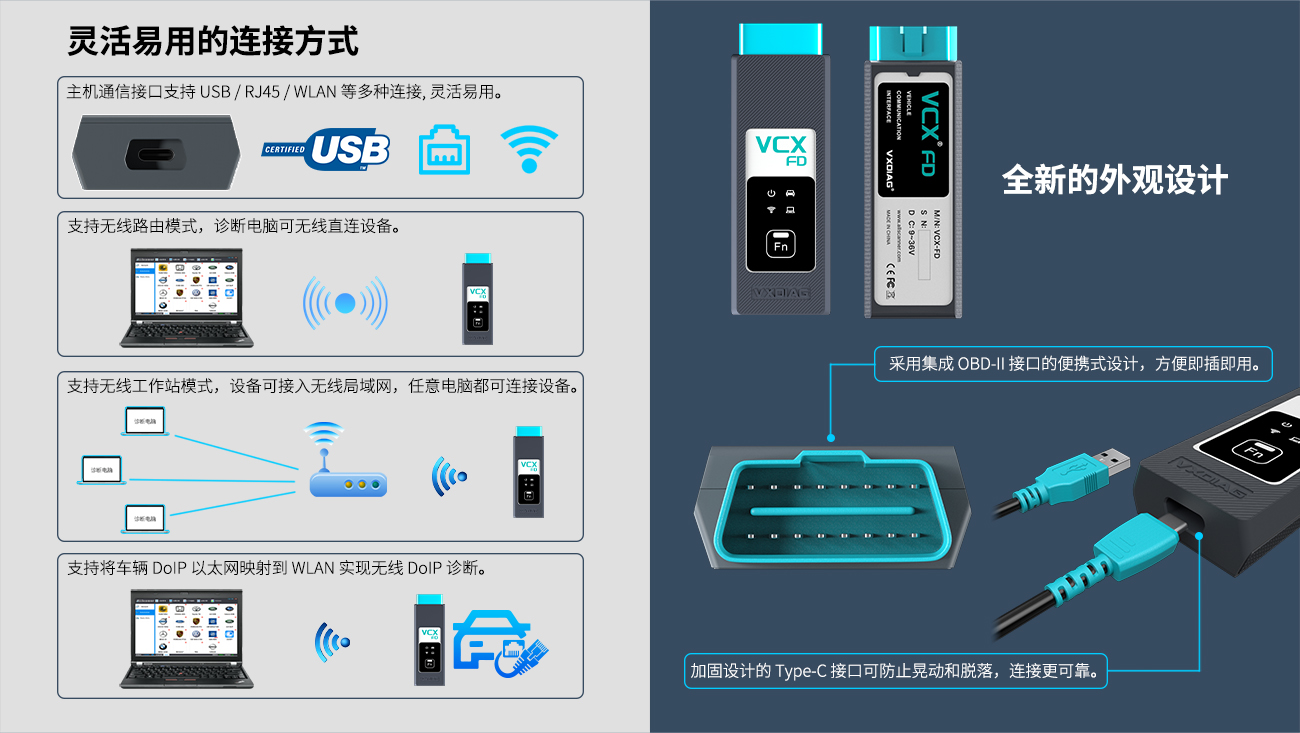

- 有线接口 (PC)
USB TYPE-C
- 网络接口 (PC)
USB TYPE-C 转 RJ-45 以太网
- 无线接口 (PC)
WLAN 802.11 b/g/n 无线网络
- 按键
Fn 功能键：长按 3 秒进入超级远程模式
- 指示灯
5个LED：电源，无线，通信，车辆和远程。
- 供电
车辆电源：DC 9V-36V (兼容12V和24V)
- 功耗
2W
- 尺寸
L x W x H = 138 x 47 x 21 (mm)
- 重量
设备重量：0.3Kg
包装重量：0.8Kg
- 外壳
加固型塑胶外壳
- 工作温度
-20～+70 °C
- 储存温度
-40～+85 °C
- 标准认证
符合欧盟 CE 和美国 FCC
指示灯
描述
颜色
含义
- 设备工作状态
红色
启动正常时呼吸闪烁
硬件故障时快速闪烁
硬件故障时快速闪烁
- 无线网络状态
蓝色
无线通信时快速闪烁
无线配网时慢速闪烁
无线配网时慢速闪烁
- 主机通信状态
双色
USB通信时蓝色闪烁
LAN通信时绿色闪烁
LAN通信时绿色闪烁
- 车辆通信状态
双色
传统协议时蓝色闪烁
DoIP协议时绿色闪烁
DoIP协议时绿色闪烁

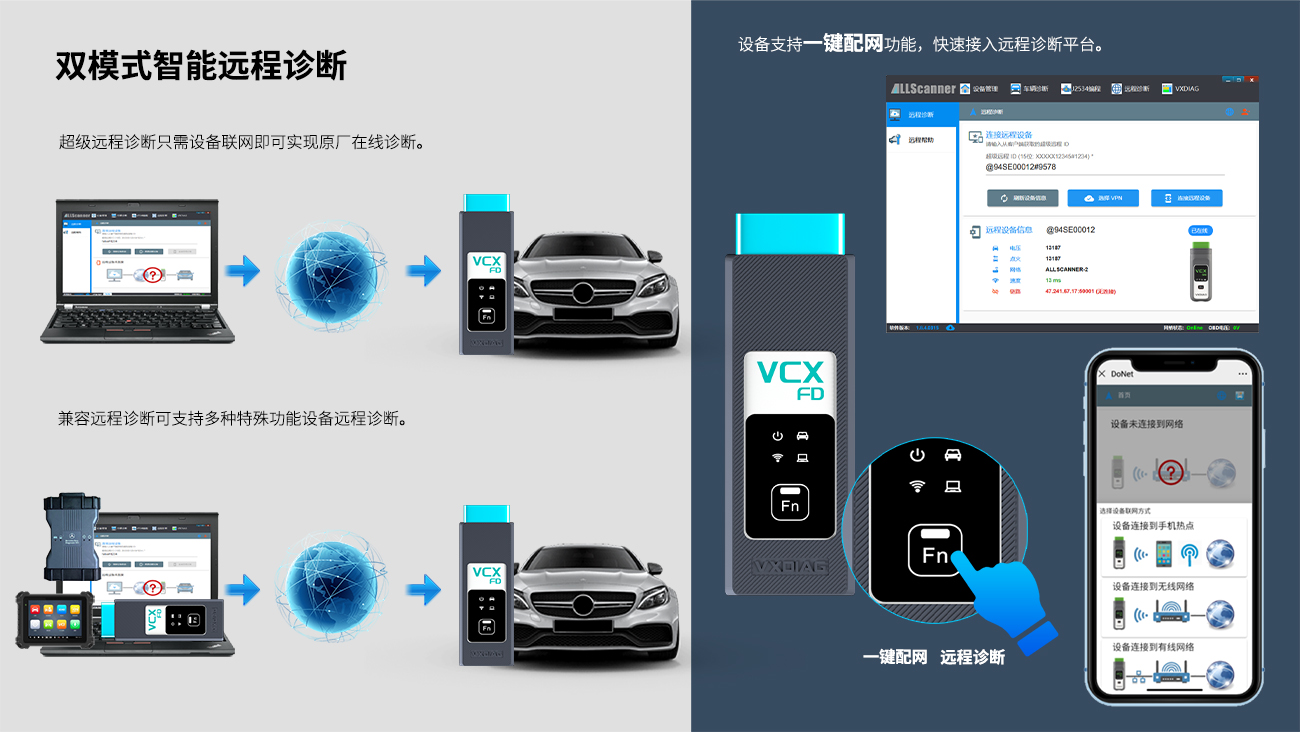

- 远程诊断状态
绿色
远程连接后慢速闪烁
远程诊断时快速闪烁
远程诊断时快速闪烁
支持的车辆总线协议
- ISO-9141 K-Line
- ISO-15765 CAN
- ISO-11898-2 CAN
- ISO-11898-3 FTCAN
- SAE-J2411 SWCAN (GMLAN)
- ISO-9141 K-Line
- ISO-14230 K-Line
- ISO-17987 LIN BUS
- SAE-J1850-PWM (FORD SCP)
- SAE-J1850-VPW (GM Class2)
- SAE-J2740 GM ALDL
- VAG TP20 CAN (SAE-J2819)
- VAG TP16 CAN
- VAG KW81 (SAE J2818)
- SAE-J2610 SCI (Chrysler)
- SAE-J1567 CCD BUS (Chrysler)
- SAE-J2809 HONDA DIAG-H
- NISSAN DDL UART with CLOCK
- BMW DS2
- FORD UBP
- BENZ KWFB
- BENZ MB-ISO

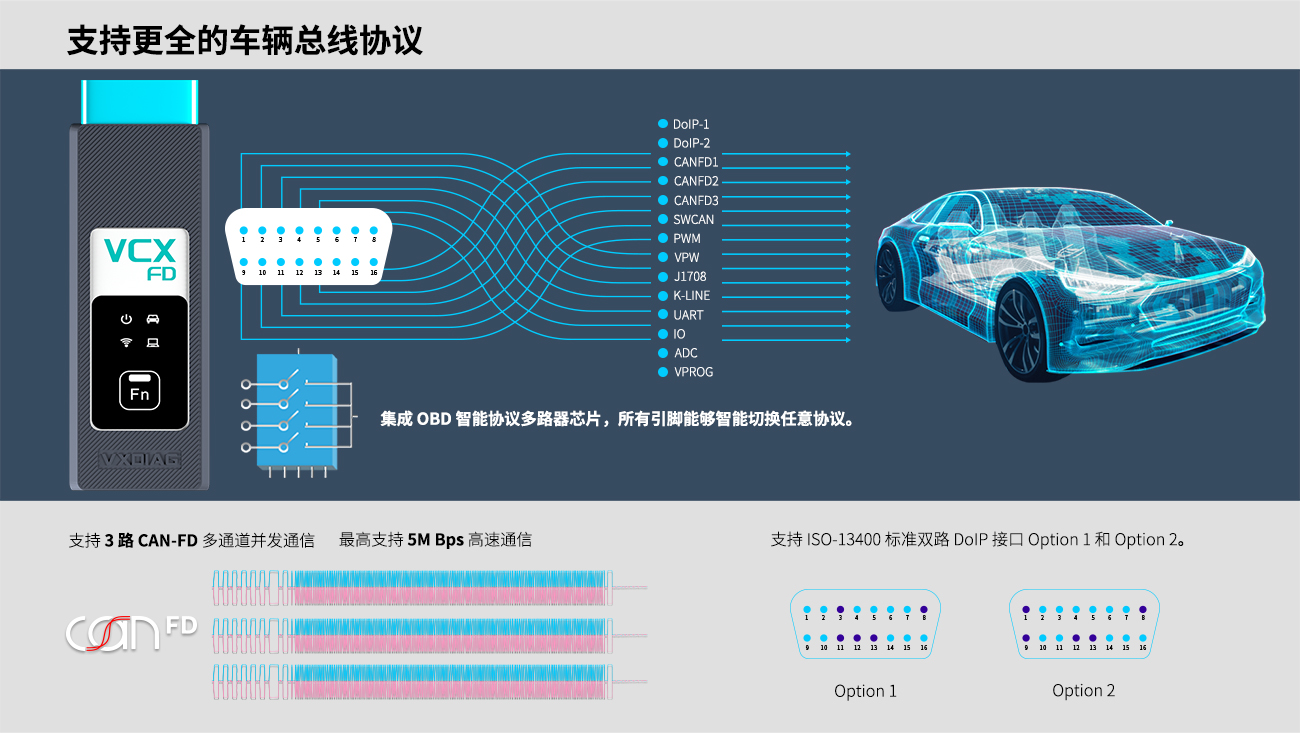

OBD-II 引脚总线协议覆盖
产品附件
VCX-FD 设备
138 x 47 x 21 (mm)
RJ45 转换接口
USB-C 转 RJ45 网口, 0.2米
USB-C通信电缆
USB-C 转 USB-A，2米
包装盒
175 x 130 x 45 (mm)
看看哪一款VCX产品适合你
VCX DoIP
- 双处理器 580 + 550 MHz
- 支持 Option1/2
- 支持CAN FD协议
- 802.11n 150Mbps
- USB Type-C
- USB Type-C转RJ45
- OBD-II
- OBD全引脚智能切换
- 支持远程
- 17款车型品牌(可多选)
VCX DoIP
- 双处理器 580MHz + 180MHz
- 支持 Option1/2
- 不支持CAN FD协议
- 802.11n 150Mbps
- USB Type-B 接口
- RJ45 接口
- DB-26 转 OBD-II
- OBD全引脚软件切换
- 支持远程
- 17款车型品牌(可多选)
VCX SE
- 双处理器 580MHz + 180MHz
- 支持 Option1 连接
- 不支持CAN FD协议
- 802.11n 150Mbps
- USB Type-C 接口
- USB Type-C 转 RJ45 接口
- OBD-II
- OBD全引脚软件切换
- 支持远程
- 17款车型品牌(可多选)
VCX Nano
- 单处理器 180MHz
- 不支持
- 不支持CAN FD协议
- 802.11n 75Mbps
- USB Micro 接口
- 不支持网络接口
- OBD-II
- OBD引脚不可切换
- 不支持远程
- 8款车型品牌(单一功能)
